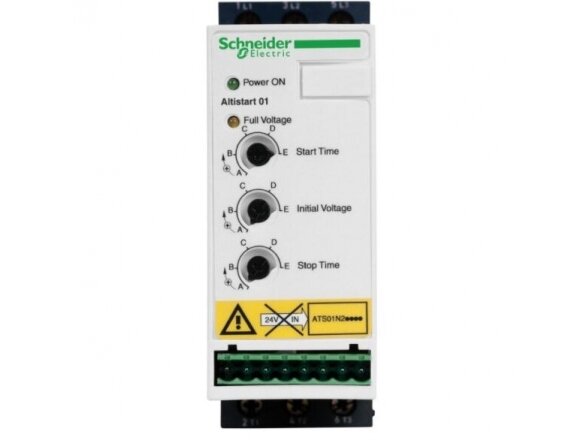

Vardinė įtampa: 380-415V
Vardinė srovė, In: 9 A
Galia: 4kW
Apsaugos klasė: IP20

Korpusas su integruotu radiatoriumi
Galima funkcija Bypass
Maitinimo įtampos ribos 342 ... 456 V
Maitinimo dažnis 50 ... 60 Hz (- 5 ... 5 %)
Maitinimo dažnio ribos 47,5 ... 63 Hz
Išėjimo įtampa <= maitinimo įtampa
Valdymo grandinės įtampa įmontuota į starterį
Pradžios laikas 1 s/100 startų per valandą
10 s/10 startų per valandą
5 s/20 startų per valandą
Reguliuojamas nuo 1 iki 10 s
Lėtėjimo laiko simbolis Reguliuojamas nuo 1 iki 10 s
Paleidimo momentas 30 ... 80 % variklio paleidimo momento, prijungto tiesiai prie maitinimo linijos
Diskrečiojo įvesties tipas (LI1, LI2, BOOST) sustabdymo, paleidimo ir padidinimo įjungimo funkcijų logika <= 8 mA 27
kOhm
Diskretinė įėjimo įtampa 24 ... 40 V
Diskretinė įvesties logika (LI1, LI2, BOOST) teigiama būsena 0 <5 V ir <0,2 mA būsena 1> 13 V ir> 0,5
mA
Diskretinė išėjimo srovė 2 A DC-13
3 A AC-15
Diskretus išėjimo tipas (LO1) Atviras kolektoriaus loginis pradžios signalo galas
(R1A, R1C) relės išėjimai NO
Diskretinė išėjimo įtampa 24 V (6 ... 30 V) atvirojo kolektoriaus logika
Minimali perjungimo srovė Relės išėjimai 10 mA 6 V DC
Maksimali perjungimo srovė Relės išėjimai 2 A 250 V AC indukcinė apkrova, cos phi = 0,5 L/R = 20 ms
Relės išėjimai 2 A 30 V DC indukcinė apkrova, cos phi = 0,5 L/R = 20 ms
1 tipo ekrano LED (žalia), skirta starteriui įjungti
1 šviesos diodas (geltonas), kai nominali įtampa pasiekta
Priveržimo momentas 0,5 N.m
1,9 ... 2,5 N.m
2
Elektros jungtis 1 laido (-ų) standus kabelis, prijungimas per 4 mm varžto gnybto gnybtą 1 ... 10 mm²/
AWG 8 maitinimo grandinei
1 laido (-ų) standus kabelis, sujungimas per varžtinę jungtį 0,5 ... 2,5 mm²/AWG 14
valdymo grandinei
2 laidų standus kabelis, sujungimas per 4 mm varžto gnybto gnybtą 1 ... 6 mm²/
AWG 10 maitinimo grandinei
2 laidų standus kabelis, sujungimas per varžtinę jungtį 0,5 ... 1 mm²/AWG 17
valdymo grandinei
1 laidininko lankstus kabelis su kabelio galu, prijungimas per varžtinę jungtį
0,5 ... 1,5 mm²/AWG 16 valdymo grandinei
1 laidininkas (-ai) lankstus kabelis be kabelio galo, sujungimas per 4 mm varžtą
gnybtas 1,5 ... 10 mm²/AWG 8 maitinimo grandinei
1 laidininkas (-ai) lankstus kabelis be kabelio galo, prijungimas per varžtinę jungtį
0,5 ... 2,5 mm²/AWG 14 valdymo grandinei
2 laidų lankstus kabelis su kabelio galu, sujungimas per 4 mm varžtą
gnybtas 1 ... 6 mm²/AWG 10 maitinimo grandinei
2 laidų lankstus kabelis be kabelio galo, sujungimas per 4 mm varžtą
gnybtas 1,5 ... 6 mm²/AWG 10 maitinimo grandinei
2 laidų lankstus kabelis be kabelio galo, prijungimas per varžtinę jungtį
0,5 ... 1,5 mm²/AWG 16 valdymo grandinei
Žymėjimas CE
Darbinė padėtis Vertikali +/- 10 laipsnių
Gaminio svoris 0,42 kg
Aplinka
Elektromagnetinis suderinamumas Vedamos ir spinduliuojamos emisijos atitinka CISPR 11 B lygį
Laidos ir spinduliavimas atitinka IEC 60947-4-2 B lygį
Sudrėkintos svyruojančios bangos, atitinkančios IEC 61000-4-12 3 lygį
Elektrostatinė iškrova atitinka IEC 61000-4-2 3 lygį
EMC atsparumas atitinka EN 50082-1
EMC atsparumas atitinka EN 50082-2
Harmonika atitinka IEC 1000-3-2
Harmonika atitinka IEC 1000-3-4
Atsparumas radijo elektrinių laukų atitinkamiems trukdžiams
pagal IEC 61000-4-6 3 lygį
Atsparumas elektros pereinamiesiems laikui atitinka IEC 61000-4-4 4 lygį
Atsparumas spinduliuojamiems radijo ir elektros trikdžiams atitinka IEC 61000-4-3
3 lygis
Mikro pjūviai ir įtampos svyravimai atitinka IEC 61000-4-11
Įtampa/srovės impulsas atitinka IEC 61000-4-5 3 lygį
Standartai EN/IEC 60947-4-2
Produkto sertifikatai B44.1-96/ASME A17.5, skirti starteriui, prijungtam prie variklio trikampio sistemos
CCC
CSA
C-Tick
GOST
UL
IP apsaugos laipsnis IP20
2 taršos laipsnis atitinka EN/IEC 60947-4-2
Atsparumas vibracijai 1 gn (f = 13 ... 150 Hz) atitinka EN/IEC 60068-2-6
1,5 mm smailė iki smailės (f = 3 ... 13 Hz) atitinka EN/IEC 60068-2-6
Atsparumas smūgiams 15 gn per 11 ms atitinka EN/IEC 60068-2-27
Santykinė drėgmė 5 ... 95 % be kondensacijos ar varvančio vandens, atitinkanti EN/IEC 60068-2-3
Aplinkos oro temperatūra veikimui -10 ... 40 ° C, nekeičiant
40 ... 50 ° C, kai srovės sumažėjimas yra 2 % / ° C
Aplinkos oro temperatūra laikymui -25 ... 70 ° C atitinka EN/IEC 60947-4-2
Darbinis aukštis <= 1000 m, nekeičiant
> 1000 m, kai srovės nuokrypis 2,2 % per papildomus 100 m
