Techniniai duomenys:
Matmenys:

• Aukštis: 630 mm
• Plotis: 348 mm
• Gylis: 94.5 mm

Modulių talpa:

• Skydelis gali talpinti 36 modulius (moduliniai automatiniai jungikliai, saugikliai ir kt.).

Montavimo tipas:

• Potinkinis (įleidžiamas) montavimas. Skirtas montuoti sienose, užtikrinant estetišką ir erdvę taupantį sprendimą.

Medžiaga:

• Pagamintas iš aukštos kokybės plastiko, atsparaus UV spinduliams ir smūgiams. Tvirta konstrukcija suteikia apsaugą nuo pažeidimų ir korozijos.

Apsaugos laipsnis:

• IP30 – apsauga nuo pašalinių objektų, didesnių nei 2,5 mm. Nėra apsaugos nuo vandens, todėl skydas skirtas naudoti patalpose, kur nėra tiesioginės drėgmės ar vandens poveikio.

Nominali įtampa:

• Skydelis pritaikytas naudoti standartinėse 230/400 V elektros paskirstymo sistemose.

Mechaninis atsparumas:

• Atsparumas smūgiams: IK07 – tai reiškia, kad skydelis yra atsparus smūgiams, kurių energija iki 2 J (atsitiktiniams smūgiams su nedideliais daiktais).

Temperatūros ribos:

• Darbinė temperatūra: nuo -5°C iki +40°C, tai užtikrina skydelio naudojimą įprastomis buitinėmis ir komercinėmis sąlygomis.

Spalva:

• Baltos spalvos korpusas, kuris tinka daugelio interjerų dizainui ir suteikia neutralų estetinį sprendimą.

Sertifikatai ir saugumas:
Saugos sertifikatai:

• CE ženklinimas (atitinka Europos Sąjungos reikalavimus dėl saugos ir veikimo).
• Atitinka IEC 61439 standartus, kurie reguliuoja žemos įtampos paskirstymo skydus.
• RoHS atitiktis – tai reiškia, kad skydelis gaminamas be pavojingų medžiagų, tokių kaip švinas, gyvsidabris ir kitos sunkiosios medžiagos.

Apsaugos laipsniai:

• IP30 apsauga reiškia, kad skydas yra apsaugotas nuo smulkių dulkių ir kietų dalelių patekimo, tačiau nerekomenduojama naudoti jį vietose, kur yra drėgmė.

Atsparumas ugniai:

• Plastikiniuose komponentuose naudojamos medžiagos yra savaime užgęstančios, užtikrinant didesnį saugumą esant galimai elektros gedimo rizikai.

Suderinamumas:
Modulių tipai:

• Skydelyje galima montuoti įvairius modulius, tokius kaip automatiniai jungikliai, diferenciniai saugikliai, relės, impulsiniai maitinimo šaltiniai, nuotėkio srovės įrenginiai ir kt.
• Tinka Hager, ABB, Schneider, Legrand ir kitų gamintojų moduliniai įrenginiai pagal DIN bėgelių standartą.

DIN bėgeliai:

• Viduje yra DIN bėgeliai, kurie leidžia lengvai montuoti ir reguliuoti įvairius modulius.

Komplektacija:

• Skydelis tiekiamas su durimis, DIN bėgeliais, varžtais ir instrukcija.

Funkcionalumas:
Durys:

• Skydelis yra su plastikinėmis durimis, kurios užtikrina lengvą prieigą prie viduje esančių modulių. Durys gali būti permatomos arba matinės, atsižvelgiant į modelį.
• Durys gali būti montuojamos taip, kad atsidarytų į kairę arba į dešinę, kas suteikia papildomą lankstumą montuojant.

Erdvės valdymas:

• Skydelio konstrukcija suteikia galimybę optimaliai išdėstyti modulius ir laidus, užtikrinant tvarkingą elektros paskirstymo sistemą.

Vėdinimas:

• Yra integruotos ventiliacijos angos, kurios padeda išvengti perkaitimo ir užtikrina tinkamą oro cirkuliaciją.

Lengvas montavimas:

• Skirtas lengvai ir greitai montuoti. Viduje yra specialios vietos laidų tvirtinimui ir saugojimui, todėl montuotojai gali greitai įdiegti paskirstymo sistemą.

Sklandus modulių keitimas:

• Modulius galima lengvai įdiegti ir pakeisti be didesnio vargo, todėl aptarnavimas yra greitas ir efektyvus.

Taikymo sritys:

• Gyvenamieji pastatai: skydelis gali būti naudojamas butuose, namuose ar individualiuose pastatuose.
• Komerciniai pastatai: tinkamas naudoti biuruose, prekybos centruose, viešbučiuose ir kitose komercinėse vietose.
• Lengva pramonė: gali būti naudojamas smulkiose pramonės šakose, kur nėra ypatingų aplinkos sąlygų.

Papildoma informacija:

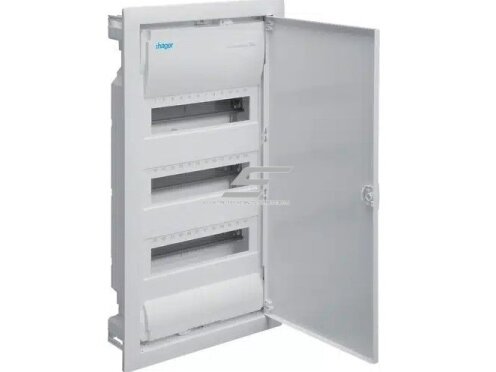

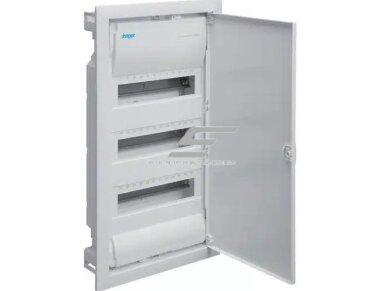

Šis Hager VU36NE skydelis yra patikimas sprendimas, užtikrinantis saugų ir patogų elektros paskirstymą tiek mažose, tiek didelėse sistemose. Jis lengvai derinamas su įvairiais elektros paskirstymo moduliais ir pritaikytas veikti įprastinėmis buitinėmis bei komercinėmis sąlygomis.
