Pramoninė kietojo kūno puslaidininkinė SSR elektroninė perjungimo relė AC-AC | ant DIN | 1F | 25A | 24-480VAC | 70-280VAC
Pramoninė kietojo kūno puslaidininkinė SSR elektroninė perjungimo relė AC-AC | ant DIN | 1F | 25A | 24-480VAC | 70-280VAC
Kodas: ES-FCGT1-F25AA48Ši kieto kūno relė (SSR) yra patikimas perjungimo įrenginys, skirtas pramoniniam naudojimui. Jos funkcionalumas užtikrina ilgalaikį ir patikimą veikimą, skirtą prietaisų ar grandinių perjungimui, naudojant kintamąją įtampą (AC-AC). Pagrindiniai privalumai – aukštas patikimumas, mažas triukšmas, atsparumas vibracijoms bei ilgalaikė eksploatacija dėl to, kad relėje nėra judančių dalių.
-
Techniniai Duomenys:
Srovės apkrova:- 25A nominali srovė, tinka daugumai pramoninių ir buitinių įrenginių.

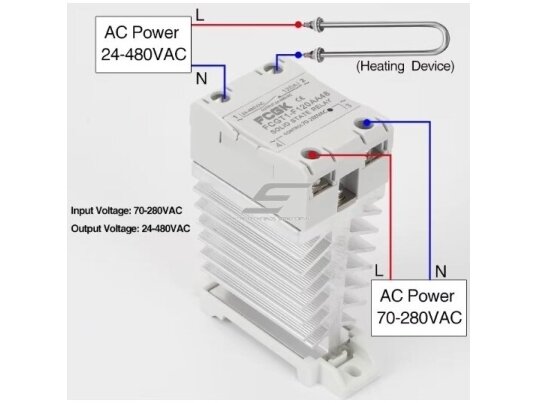

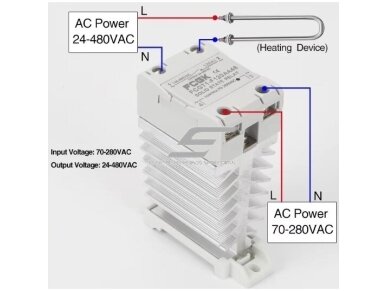

Įvesties įtampa:
- 70-280VAC – AC įėjimo valdymo įtampa, skirta prijungti prie valdymo signalų šaltinio (pvz., perjungimo įtaiso ar jutiklio).
Išvesties įtampa:
- 24-480VAC – AC įtampos diapazonas, skirtas perjungti įrenginius ar sistemas, naudojančias kintamąją įtampą.
Dažnis:
- 50Hz / 60Hz – pritaikomas tiek Europos, tiek kitų regionų dažniams.
Reakcijos laikas:
- Relė perjungia itin greitai (tipinis laikas <10 ms), todėl gali valdyti įrenginius, kuriems reikalingas greitas atsakas.
Korpuso medžiaga:
- Kompaktiškas ir tvirtas plastikinis korpusas, atsparus temperatūros pokyčiams ir mechaniniam poveikiui. Spalva dažniausiai juoda arba pilka.
Tvirtinimas:

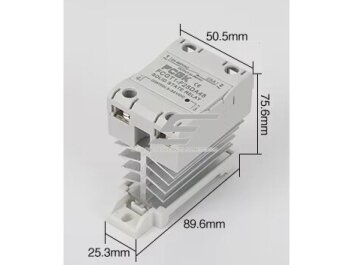

- DIN bėgio montavimas – lengvai montuojamas ant standartinių pramoninių DIN bėgių (35 mm), kurie plačiai naudojami elektros skydinėse ir valdymo spintose.
Šilumos išsklaidymas:
- Aušinimo elementas (heat sink): įmontuotas aušinimo elementas užtikrina efektyvų šilumos išsklaidymą, kai relė dirba su didelėmis apkrovomis, užtikrinant įrenginio ilgaamžiškumą ir veikimo stabilumą.
Darbinė temperatūra:
- Nuo -30°C iki +80°C, tinka naudoti įvairiomis aplinkos sąlygomis.
Izoliacijos įtampa:
- 2500V AC – užtikrina patikimą izoliaciją tarp valdymo ir apkrovos grandinių, apsaugant nuo galimo elektros šuolių ar trumpojo jungimo.
Saugumas:
Apsaugos funkcijos:- Trumpojo jungimo apsauga: relė automatiškai atsijungia, kai aptinkamas trumpojo jungimo signalas, apsaugodama prijungtus prietaisus.
- Perkaitimo apsauga: aušinimo elementas padeda reguliuoti šilumos išsiskyrimą, o per aukštos temperatūros atveju relė automatiškai išsijungia.
- Perkrovos apsauga: relė gali apsaugoti prijungtus prietaisus nuo per didelių apkrovų.
IP klasė:
- IP20: apsaugo nuo tiesioginio prisilietimo prie pavojingų komponentų ir mažų dalelių patekimo į korpusą, tačiau relė nėra atspari vandeniui, todėl rekomenduojama naudoti sausoje aplinkoje.
Sertifikatai ir Standartai:
CE sertifikatas:- Atitinka Europos Sąjungos standartus, užtikrinant relės saugumą ir veikimo patikimumą.
RoHS atitiktis:
- Užtikrina, kad gamyboje nenaudojamos pavojingos medžiagos, tokios kaip švinas, gyvsidabris ar kadmis.
IEC/EN 60947-4-3:
- Atitinka tarptautinius standartus kietojo kūno perjungimo įrenginiams, užtikrinant aukštą kokybę ir saugumą.
Funkcionalumas:
Aukšta eksploatavimo trukmė:- Dėl to, kad relėje nėra judančių dalių, ji yra ilgaamžė ir labai patikima netgi nuolatinės ir intensyvios veiklos metu.
Tylus veikimas:
- Kietojo kūno relė veikia be triukšmo, nes nėra mechaninių perjungimo komponentų, kaip kad tradicinėse elektromagnetinėse relėse.
Greitas atsakas:
- Itin greitas perjungimas leidžia efektyviai valdyti įrenginius, kuriems reikalingas greitas reagavimas į valdymo signalus.
Platus įtampos diapazonas:
- Palaiko plačią įtampos amplitudę (24-480VAC), todėl tinka įvairiems elektros prietaisams ir sistemoms, tiek pramonėje, tiek buitiniuose sprendimuose.
Temperatūros kontrolė:
- Integruotas aušinimo elementas padeda palaikyti optimalią relės darbo temperatūrą, užkertant kelią perkaitimui, kai relė veikia su didesnėmis apkrovomis.
Suderinamumas:
Pramoninėms ir komercinėms elektros sistemoms:- Tinka įvairioms pramoninėms ir komercinėms elektros grandinėms, kur reikia patikimo ir tikslaus kintamosios srovės valdymo.
Naudojimas elektros valdymo spintose:
- Gali būti lengvai integruojama į elektros valdymo spintas, kur naudojami DIN bėgio montavimo įrenginiai.
Įvairūs elektros įrenginiai:
- Puikiai tinka valdyti variklius, kaitinimo elementus, siurblius ir kitas pramonines apkrovas, kurioms reikia pastovaus, patikimo valdymo.
Naudojimo sritys:
- Pramoninė automatika: naudojama įvairiose pramoninėse automatizavimo sistemose, kur reikia greito ir patikimo kintamosios srovės valdymo.
- Šildymo ir ventiliacijos sistemos: tinka įvairiems prietaisams ir šildymo sistemoms, kurioms reikalingas nuolatinis ir stabilus valdymas.
- Mašinos ir įrenginiai: gali būti naudojama pramoninėse mašinose, įrenginiuose bei gamybos linijose.
- Elektros tinklų stabilizavimas: užtikrina patikimą valdymą elektros tinkluose ir padeda išvengti trukdžių dėl svyruojančių apkrovų.
Apibendrinimas: Pramoninė kieto kūno perjungimo relė yra puikus sprendimas, skirtas kintamosios srovės valdymui įvairiose pramoninėse ir komercinėse sistemose. Ji pasižymi aukštu efektyvumu, ilgaamžiškumu ir plačiu suderinamumu su įvairiomis pramoninėmis apkrovomis, užtikrinant saugų ir patikimą veikimą.
Kietojo kūno relės (SSR) ir elektromechaniniai kontaktoriai yra naudojami panašioms funkcijoms atlikti – perjungti elektros grandines, valdyti sroves ir apkrovas pramoninėse ar komercinėse sistemose. Tačiau šie du komponentai labai skiriasi savo veikimo principais, ilgaamžiškumu, greičiu ir patikimumu.
1. Veikimo principas
Kietojo kūno relė (SSR):- Veikia naudojant puslaidininkius, tokius kaip triakai, tiristoriai arba MOSFET tranzistoriai. Kai valdymo signalas yra taikomas, puslaidininkiai pradeda leisti srovę per relę, sukuria perjungimo veiksmą be mechaninių judesių.
- SSR relė perjungia srovę tyliai ir be mechaninio nusidėvėjimo.
Elektromechaninis kontaktorius:
- Veikia naudodamas elektromagnetą, kuris traukia arba stumia inkarą (judančią dalį), taip sujungiant arba atjungiant kontaktus. Šis perjungimas sukelia mechaninį judėjimą ir kartais gali generuoti triukšmą (paspaudimo garsą).
- Mechaniniai kontaktai dėvisi per laiką dėl nuolatinio judėjimo ir kontaktinio paviršiaus dėvėjimosi.
SSR privalumas: Kietojo kūno relės neturi judančių dalių, todėl jos yra ilgaamžiškesnės ir patikimesnės, ypač dažnai perjungiant.
2. Ilgaamžiškumas ir Patikimumas
SSR:
- Kadangi nėra mechaninių dalių, SSR relės yra itin ilgaamžės ir gali veikti be techninės priežiūros tūkstančius perjungimo ciklų. Mechaninio nusidėvėjimo rizikos nėra.
Kontaktorius:
- Mechaninės dalys (kontaktai) dėvisi laikui bėgant, todėl elektromechaniniai kontaktoriai turi ribotą gyvavimo ciklų skaičių ir reikalauja techninės priežiūros arba keitimo po tam tikro ciklų skaičiaus.
SSR privalumas: Ilgaamžiškumas ir beveik nulinis priežiūros poreikis daro SSR pranašesniais ilgo naudojimo atžvilgiu.
3. Perjungimo greitis
SSR:- SSR relės perjungia itin greitai, per mikrosekundes. Tai yra labai naudinga pramoninėse ar automatizavimo sistemose, kuriose reikia greito ir nuolatinio perjungimo.
Kontaktorius:
- Elektromechaniniai kontaktoriai perjungia lėčiau, nes judamos dalys užtrunka laiko, kad susijungtų arba atsijungtų. Perjungimas trunka milisekundes ar ilgesnį laiką, priklausomai nuo dizaino.
SSR privalumas: Kietojo kūno relės yra kur kas greitesnės, todėl jas galima naudoti tose vietose, kur perjungimo greitis yra kritiškai svarbus.
4. Triukšmas
SSR:- Kadangi SSR relės neturi mechaninių dalių, jos veikia visiškai tyliai.
Kontaktorius:
- Elektromechaniniai kontaktoriai perjungimo metu generuoja triukšmą dėl elektromagnetinės ritės ir kontaktų judėjimo. Šis triukšmas gali būti nepageidaujamas tyliose aplinkose.
SSR privalumas: SSR relės veikia visiškai tyliai, todėl jos tinkamesnės jautriose aplinkose, pavyzdžiui, ligoninėse ar biuruose.
5. Srovės perjungimo galimybės
SSR:- SSR relės geriausiai tinka mažoms ir vidutinėms apkrovoms. Jos turi tam tikras šilumos generavimo problemas esant didesnėms srovėms, todėl dažnai reikia aušinimo elementų (heatsink).
Kontaktorius:
- Elektromechaniniai kontaktoriai puikiai tinka didelėms srovėms perjungti, nes mechaniniai kontaktai gali lengvai valdyti dideles apkrovas ir nenaudoja puslaidininkių, kuriems reikia papildomo aušinimo.
Kontaktoriaus privalumas: Kontaktoriai gali valdyti didesnes apkrovas ir yra labiau pritaikyti dideliems srovės perjungimams.
6. Energijos suvartojimas
SSR:- SSR relėms reikia mažiau energijos valdymui, nes jos neturi elektromagnetinių komponentų ir naudoja labai mažas valdymo sroves.
Kontaktorius:
- Elektromechaniniai kontaktoriai reikalauja didesnės srovės ritės sužadinimui, ypač ilgai palaikant perjungimo būseną.
SSR privalumas: SSR relės sunaudoja mažiau energijos perjungimo procesui.
7. Apsaugos ir patikimumas
SSR:- SSR relės turi įdiegtą zero-crossing technologiją (nulio perėjimo perjungimas), kas mažina elektros triukšmą ir apsaugo nuo srovės šuolių. Tačiau jos jautrios perkaitimui ir perkrovai, todėl reikalinga šilumos apsauga.
Kontaktorius:
- Kontaktoriai yra atsparesni elektros šuoliams ir trumpalaikėms perkrovoms, nes mechaniniai kontaktai natūraliai atlaiko didesnius šuolius, tačiau jie labiau linkę susidėvėti ir gali prarasti savo efektyvumą ilgainiui.
Kontaktoriaus privalumas: Mechaniniai kontaktoriai yra atsparesni didelėms srovėms ir šuoliams, tačiau SSR apsaugos mechanizmai yra efektyvesni ilgalaikėje perspektyvoje.
8. Kaina
SSR:- SSR relės paprastai yra brangesnės nei tradiciniai kontaktoriai dėl sudėtingesnės puslaidininkių technologijos ir jų ilgaamžiškumo.
Kontaktorius:
- Elektromechaniniai kontaktoriai yra pigesni, nes jų gamyba yra paprastesnė, tačiau dažnai reikia papildomos priežiūros arba pakeitimo po ilgesnio naudojimo.
Kontaktoriaus privalumas: Kontaktoriai yra pigesni, tačiau ilgalaikės priežiūros kaštai gali sumažinti jų pradinio pigumo pranašumą.
Apibendrinimas:
Savybė
SSR (Kietojo Kūno Relė)
Elektromechaninis Kontaktorius
Veikimo principas
Elektroninis perjungimas Mechaninis perjungimas Triukšmas
Tylus Girdimas „spustelėjimas“ Greitis
Greitas (mikrosekundės) Lėtesnis (milisekundės) Patikimumas
Labai aukštas, ilgaamžiškumas Reikia priežiūros dėl kontakto dėvėjimo Efektyvumas
Aukštas, bet su šilumos nuostoliais Vidutinis, reikalauja ritės maitinimo Srovės Apkrova
Vidutinės ir didelės apkrovos Didelės apkrovos Naudojimo sritys
Didelio perjungimo dažnio pritaikymas Mažesnio perjungimo dažnio pritaikymas Pradinė kaina
Didesnė Mažesnė Gyvavimo trukmė
Ilga Ribota dėl mechaninių dalių dėvėjimo Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.Rašyti atsiliepimą
