Techniniai duomenys

• Fazės: Trifazis (3 fazės)
• Matavimo diapazonas: 0–999.9 GWh (iki gigavatvalandų, todėl tinka didelės apimties projektams)
• Įėjimo įtampa: 100V - 500V AC
• Tikslumo klasė: IEC62053-22 Class 0.5, užtikrinantis labai tikslų energijos matavimą
• Darbinė temperatūra: nuo -25°C iki +55°C
• Matmenys: 76 x 95 x 71 mm

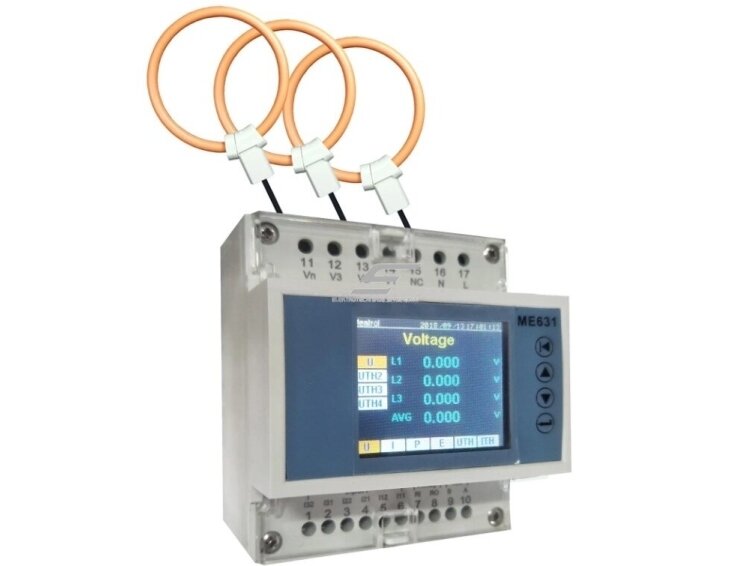

• Srovės jutiklis: 333mV CT arba Rogowski ritė, kurie suteikia tikslų srovės matavimą ir lengvą integraciją su esamomis sistemomis
• Programuojamas skaitmeninis išėjimas: 3 tarifų programavimas ir pavojaus signalas
• I/O funkcija: 1 relinis išėjimas, skirtas integruoti pavojaus signalams ar kitoms valdymo funkcijoms
• Maitinimo įtampa: 85–265V AC/DC, užtikrina platų įtampos diapazoną
• Ekranas: 2 colių TFT ekranas, kuriame rodoma realiojo laiko informacija apie energijos suvartojimą
• Mėginių ėmimo dažnis: 8000 mėginių per sekundę, kas užtikrina itin tikslų duomenų rinkimą
• Montavimas: DIN bėgelis, todėl prietaisą lengva montuoti paskirstymo skydinėse

Naudojimas
Energijos matuoklis yra universalus prietaisas, naudojamas įvairiose srityse:

• Pramonės objektai: Padeda stebėti energijos sąnaudas gamyklose, kur yra aukšti elektros vartojimo reikalavimai. Tai leidžia efektyviai valdyti elektros energiją ir išvengti nereikalingų išlaidų.
• Komercinės ir administracinės pastatai: Naudojamas biuruose ir kitose komercinėse patalpose siekiant analizuoti energijos vartojimą ir paskirstyti energijos sąnaudas pagal nustatytus tarifus.
• Energijos monitoringo sistemos: Puikiai tinka centralizuotoms energijos stebėjimo sistemoms, nes jis palaiko Modbus RS485, todėl gali lengvai integruotis su energijos valdymo sistemomis ir stebėjimo platformomis.
• Saulės energijos sistemos: Prietaisas gali būti naudojamas saulės energijos gamybos stebėjimui, kad būtų užtikrintas efektyvus energijos tiekimas ir gamybos analizė.

Pliusai

• Aukštas tikslumas: IEC62053-22 Class 0.5 tikslumo klasė suteikia itin tikslius duomenis, kas yra būtina tiksliai energijos sąnaudų analizei.
• Platus matavimo diapazonas: Matavimo diapazonas iki 999.9 GWh leidžia naudoti prietaisą net didelės galios energijos tinkluose.
• Dvigubas ekranas: Analoginis ir skaitmeninis ekranas su 2 colių TFT ekranu suteikia patogų ir greitą duomenų peržiūrą bei realiuoju laiku pateikia energijos suvartojimo informaciją.
• Lanksti integracija: Modbus RS485 ryšio palaikymas leidžia lengvai integruoti prietaisą į stebėjimo ir valdymo sistemas bei valdyti per nuotolinę prieigą.
• Programuojamas skaitmeninis išėjimas: 3 tarifų programavimas suteikia galimybę efektyviai valdyti energijos sąnaudas pagal nustatytus tarifus.
• Aukšta mėginių ėmimo sparta: 8000 mėginių per sekundę dažnis užtikrina itin tikslų ir detalų duomenų rinkimą.
• Platus maitinimo įtampos diapazonas: 85–265V AC/DC maitinimas suteikia lankstumą ir universalumą prietaiso pritaikymui įvairiose aplinkose.

Minusai

• Didelės investicijos pradžioje: Šis įrenginys, kaip ir dauguma trifazių tikslumo energijos matuoklių, reikalauja pradinių investicijų, ypač jei reikia kelių vienetų didesnėms sistemoms.
• Rogowski ritės specifinė priežiūra: Nors 333mV CT ir Rogowski ritė suteikia tikslų matavimą, jos naudojimas gali reikalauti specifinių montavimo sąlygų, kad būtų išlaikytas matavimo tikslumas.
• Ribota temperatūros aplinka: Darbinė temperatūra iki +55°C gali būti nepakankama ypatingai ekstremalioms sąlygoms, kur reikalingas atsparumas aukštesnėms temperatūroms.
• Priklausomybė nuo ryšio sistemos: Modbus RS485 ryšiui reikalinga tinkama infrastruktūra; neturint šios infrastruktūros, prietaiso stebėjimo funkcijos gali būti ribotos.

Pažangus ir patikimas trifazis elektros energijos apskaitos įrenginys, kuris puikiai tinka energijos monitoringo sistemoms įvairiose pramonės ir komercinėse aplinkose. Dėl aukšto tikslumo, plataus matavimo diapazono, greito mėginių ėmimo dažnio ir Modbus RS485 integracijos galimybių, šis prietaisas suteikia patogų ir efektyvų būdą stebėti ir analizuoti elektros energijos suvartojimą, optimizuoti sąnaudas bei užtikrinti stabilų elektros tiekimą.
